永久免费的CAD焓湿图软件 Free_ID 2.0.0.3 正式版_免费下载

admin · 2012-3-17 17:28:40

不需破解无需注册舒心使用适用于 AutoCAD 2006 以上（包括2006）全部AutoCAD版本

软件作者：王俊杰（Kelvin.Wang）

   升级历史：

3.18日更新：

   根据一位老师的反馈，湿球温度（等湿球温度线）对于教学特别重要，加了绘制等湿球温度线的功能（我一直是搞工程设计的，一般包括暖通空调注册师考试，都是以近似等焓线代替等湿球温度线，等焓线热湿比=0，等湿球温度线热湿比= 4.19 x 湿球温度，可见包括设计、注册师考试在内，在计算精度上（只要符合设计误差要求，在精度要求内）一定不会卡大家的，很多计算约数本身就比较大），稍候我提供一个用Free_ID计算一些注册师考试真题计算过程，和用Free_ID生成的定制版焓湿图手工线算（模拟暖通空调注册师考试的焓湿图部分的过程）供大家参考。

   软件操作手册也已经相应更新。

   增加的两项功能是：

[修正一处显示笔误]（程序没错，打印时笔误了，本版本已经修正。特别向 DEEPIN 致敬！）

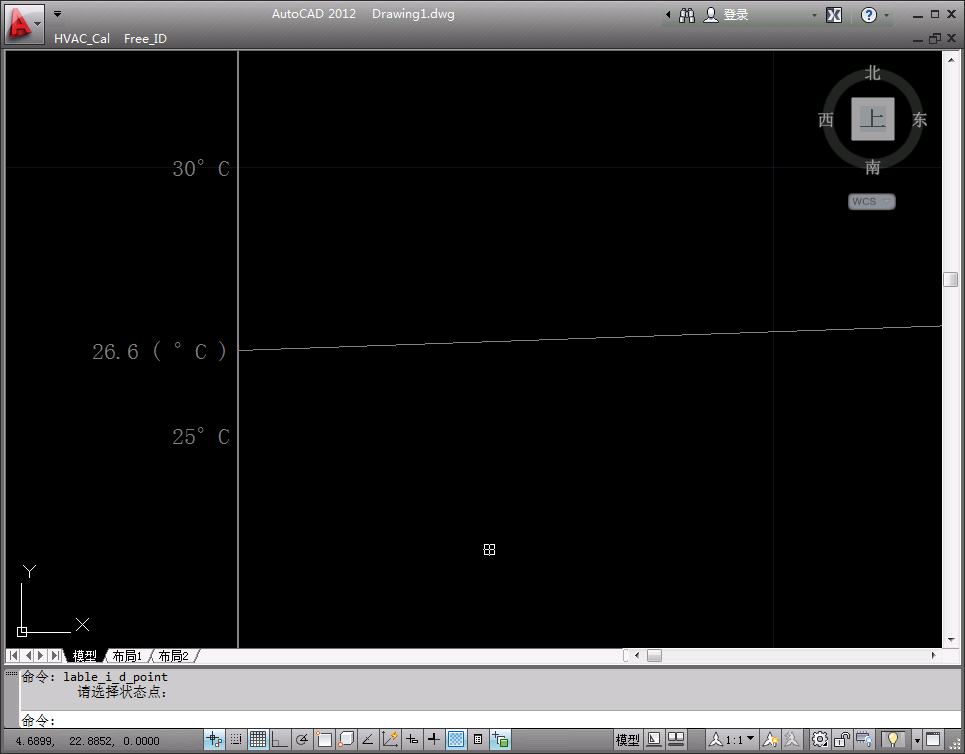

增加了等湿球温度线的绘制，同时绘制该数值的等温线（可见，用等焓线代替等湿球温度线有一定的误差，但是在工程设计和注册师考试的允许范围内）：

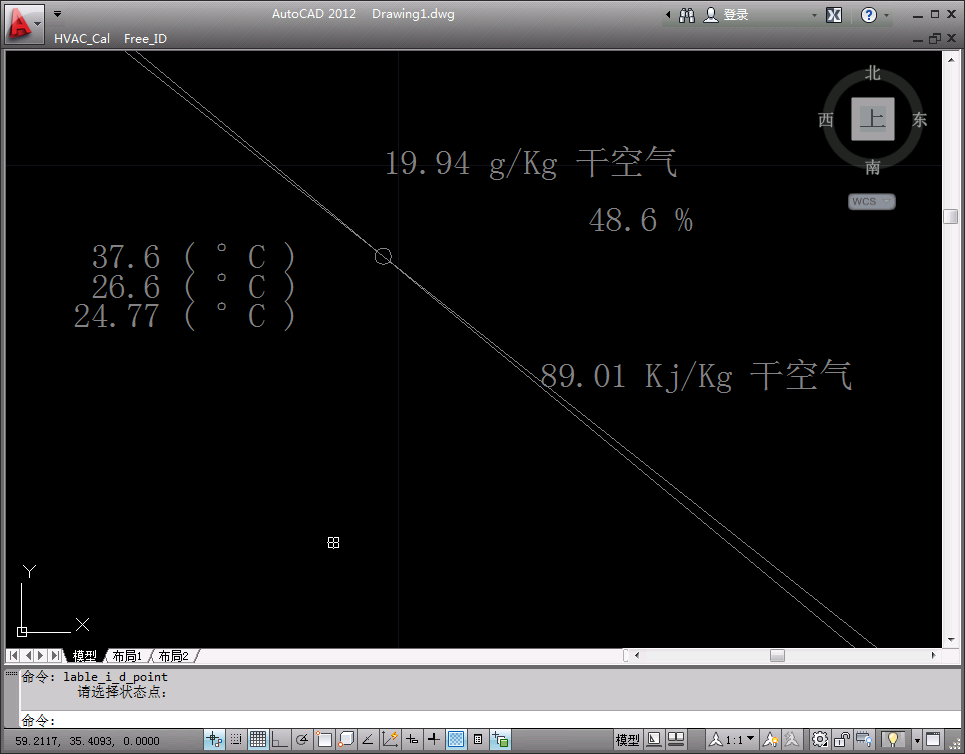

增加了状态点的参数标注功能（左侧由上至下依次是干球温度、湿球温度、露点温度......见软件使用手册）：

同时绘制的湿球温度下的等温线

   更新版安装：
   将压缩包中的文件覆盖原来的文件重启AutoCAD即可（绿色安装）

   现在可以松一口气了...... ^_^

   3.19日凌晨更新手册内容：增加了“如何在Free_ID中生成机器露点”的内容：

3.17日发布：

永久免费的CAD焓湿图软件 Free_ID 2.0.0.1 安装使用说明

软件界面

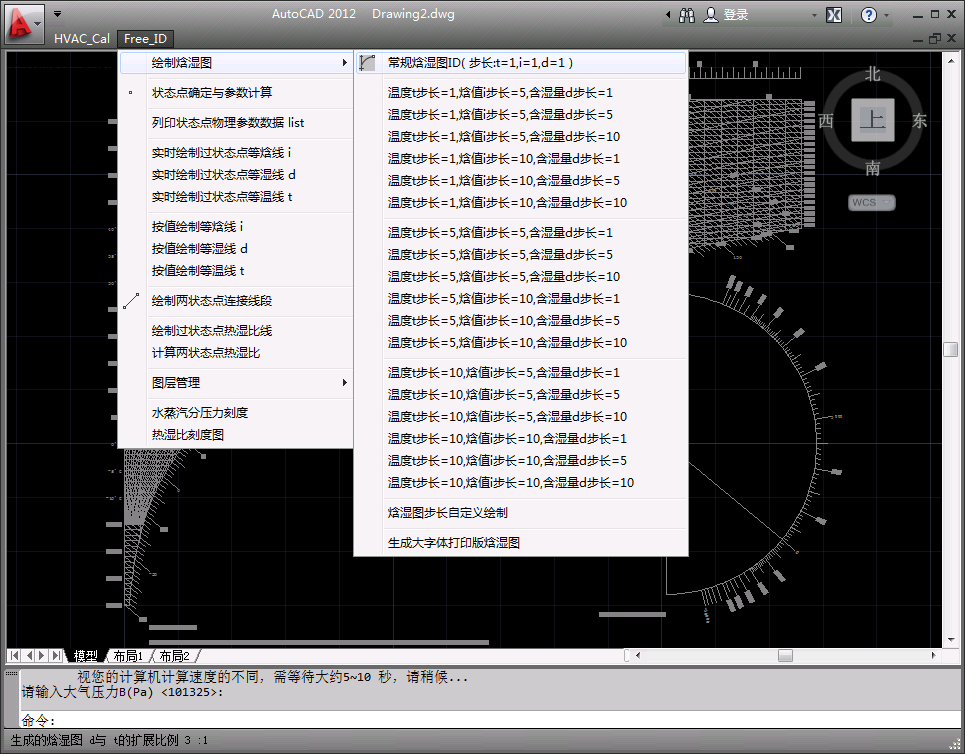

AutoCAD2012版本

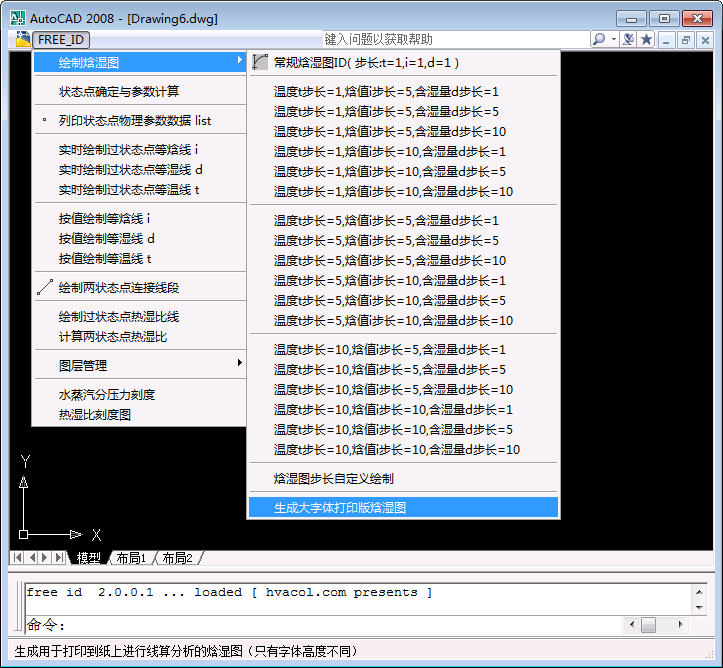

AutoCAD2008版本

1、涵盖全部 12.5 种焓湿计算方法（其中湿球温度=0时，热湿比线和等焓线重合，无解，只能算 0.5 种），是工程师和从业人员理解学习湿空气状态参数的好工具。各种空气处理过程可在本软件中轻松高精度模拟计算，全部线条、图层可自由控制，祝您深入理解湿空气物理性质，玩转焓湿图。
2、多种不同玩法，可方便打印各种线条密度的焓湿图到纸上，用于工作(工程设计)、学习和注册师考试。美观的截图可用于制作精美的PPT电子幻灯片。

3、增加了纸质打印版功能（特别为“暖通空调注册师考试”定制），从此您个人拥有了一个全中国最全的各种大气压下的焓湿图专业出版社。

4、适用于  AutoCAD 2006  以上（包括2006）全部AutoCAD版本

希望能给您带来一点点帮助。

作者：王俊杰    公元 2012.3.16

应用讨论【暖通空调爱好者_HVAC】qq群：178629784

安装：

1、将文件解压缩到Autocad安装目录下的support子目录中（适用于  AutoCAD 2006  以上（包括2006）全部AutoCAD版本）
2、运行AutoCAD,在命令行输入命令: cuiload
3、点击浏览，将菜单 free_id.cuix  (AutoCAD2012 ，低版本AutoCAD使用的菜单是 free_id.cui )选择，然后点击【加载】按钮将菜单添加到AutoCAD中
4、运行命令 appload (或者点击工具菜单下的“加载应用程序”)，点击【启动组】下面的【内容】按钮，将程序文件  free_id.vlx  添加到启动组（只需操作一次，以后自动启动）
5、新建一张新图，程序自动启动，ok了(和其他程序不冲突)

Free_ID软件使用手册下载

永久免费的CAD焓湿图软件 Free_ID 使用手册作者：王俊杰.doc (2 MB, Number of downloads: 59871)

Free_ID2.0.0.3软件下载：

Free_ID2.0.03.rar (54.51 KB, Number of downloads: 59927)
